หน้าแปลน หรือ หน้าจาน หรือ Flange

หน้าแปลน หรือ หน้าจาน หรือ Flange

หน้าแปลน (Flange) เป็นองค์ประกอบสำคัญในระบบท่อ (piping systems) ซึ่งใช้ในการเชื่อมต่อท่อ, วาล์ว, ปั๊ม, และอุปกรณ์อื่นๆ เข้าด้วยกัน หน้าแปลนสามารถถอดออกได้ ทำให้สะดวกในการซ่อมบำรุงหรือการเปลี่ยนอุปกรณ์ต่างๆ โดยทั่วไป หน้าแปลนจะประกอบด้วยสองชิ้นที่เชื่อมต่อกันด้วยโบลต์และน็อต และมักจะมีปะเก็น (gasket) เพื่อป้องกันการรั่วไห

ประเภทของหน้าแปลน

Weld Neck Flange (WN)
- มีส่วนที่เป็นคอ (neck) ยาว ออกแบบมาให้เชื่อมต่อกับท่อด้วยวิธีการเชื่อมเต็มแนว (butt welding) ทำให้มีความแข็งแรงและทนทานสูง

2. Slip-On Flange (SO) มีรูตรงกลางใหญ่กว่าขนาดท่อ ทำให้สามารถสวมเข้าท่อได้โดยตรง จากนั้นจึงเชื่อมรอบนอกเพื่อลดความเสี่ยงของการรั่วไหล

3. Socket Weld Flange (SW)

ออกแบบมาให้ใช้กับท่อขนาดเล็ก โดยท่อจะถูกสอดเข้าไปในรูที่เป็นซ็อกเก็ต จากนั้นเชื่อมรอบนอก

4. Lap Joint Flange (LJ)

ใช้ร่วมกับสตับเอนด์ (stub end) ทำให้สามารถหมุนหน้าแปลนเพื่อจัดตำแหน่งรูโบลต์ได้สะดวก เหมาะกับการใช้งานที่ต้องถอดประกอบบ่อยครั้ง 5. Threaded Flange (TF)

มีเกลียวภายใน ทำให้สามารถเชื่อมต่อกับท่อที่มีเกลียวโดยไม่ต้องเชื่อม

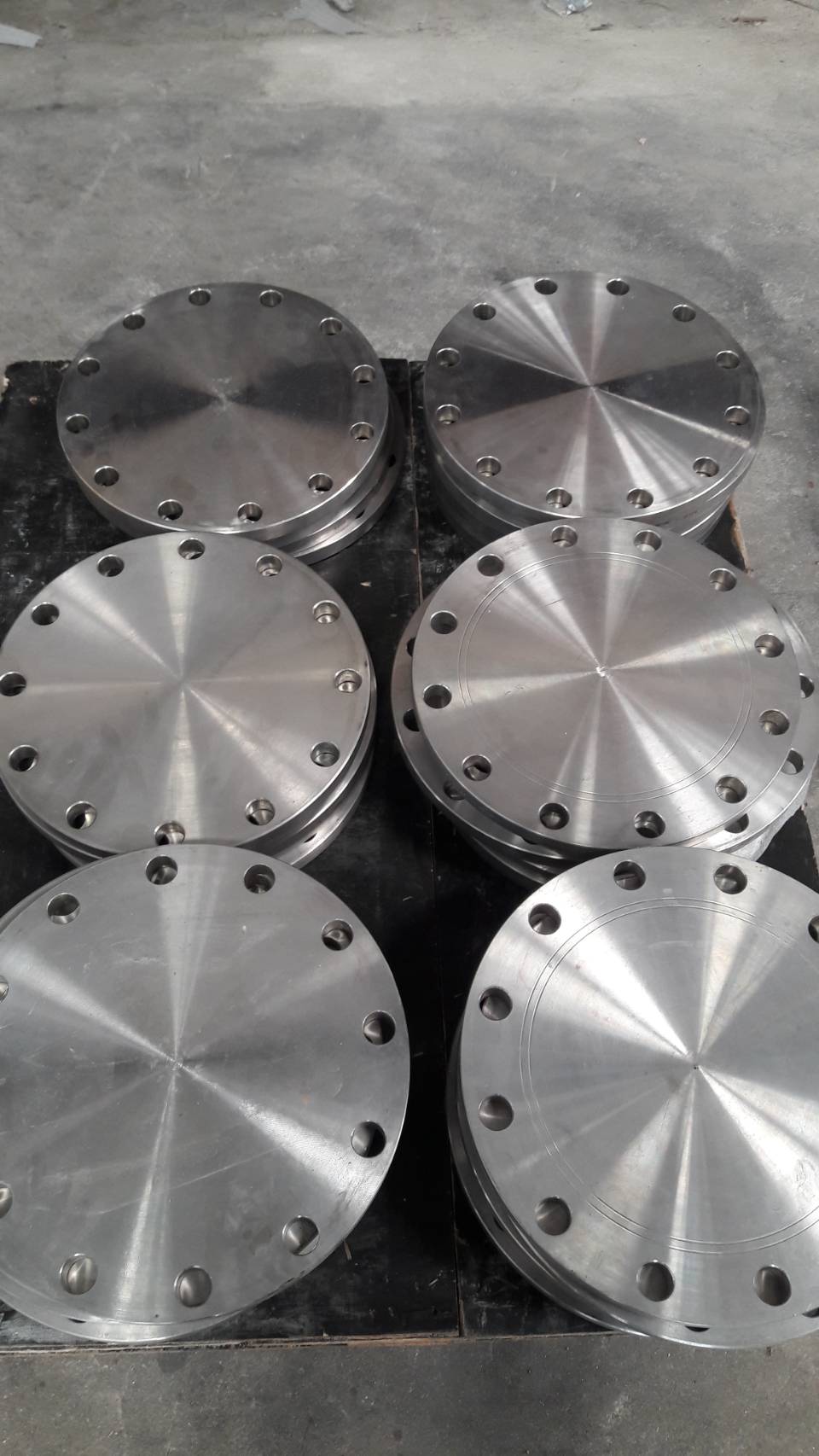

6. Blind Flange (BL)

เป็นแผ่นที่ไม่มีรูตรงกลาง ใช้ในการปิดปลายท่อหรือปิดช่องเปิดของอุปกรณ์ต่างๆ

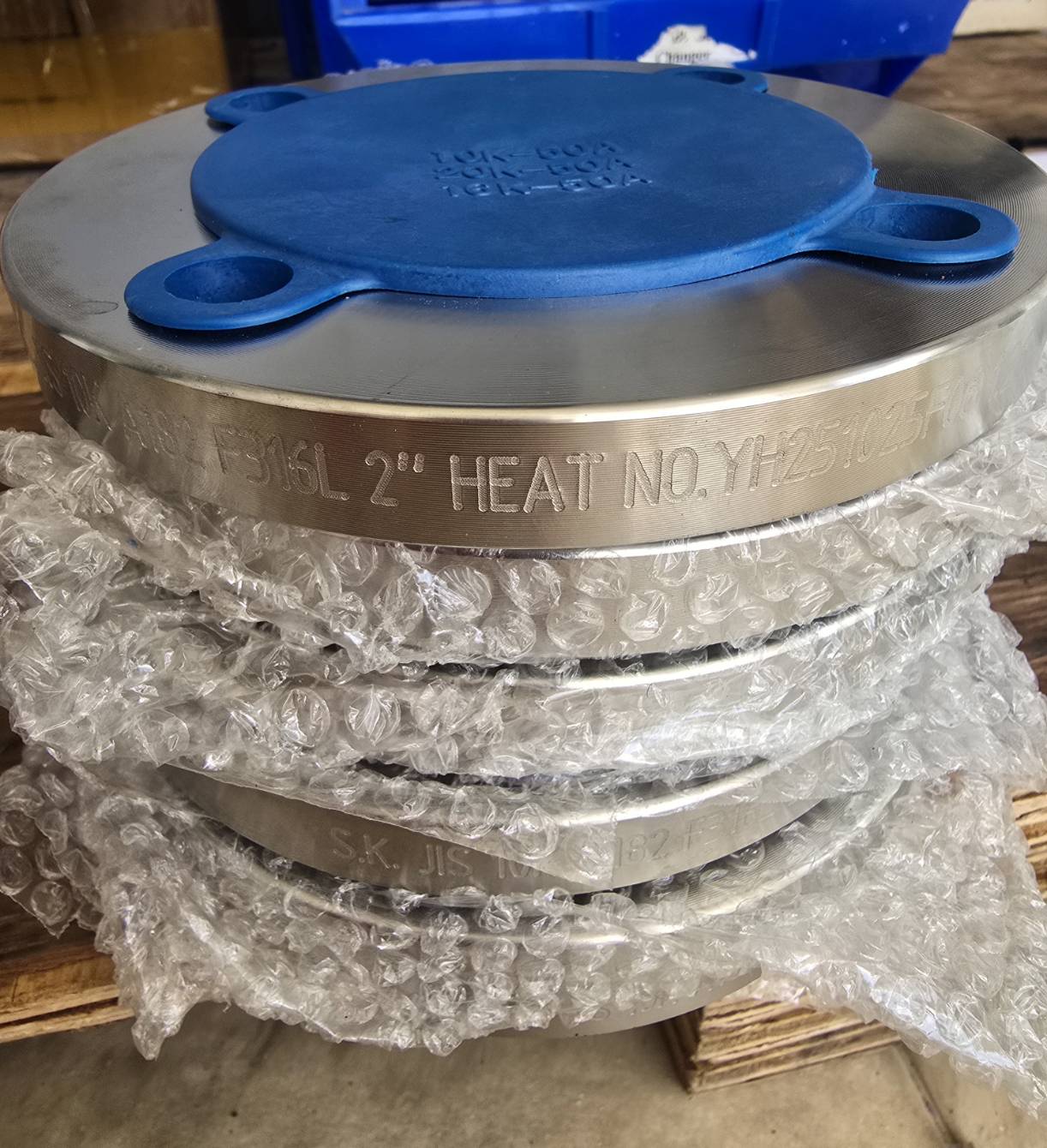

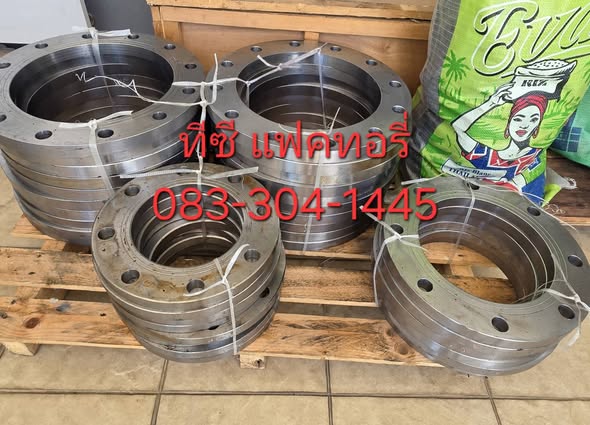

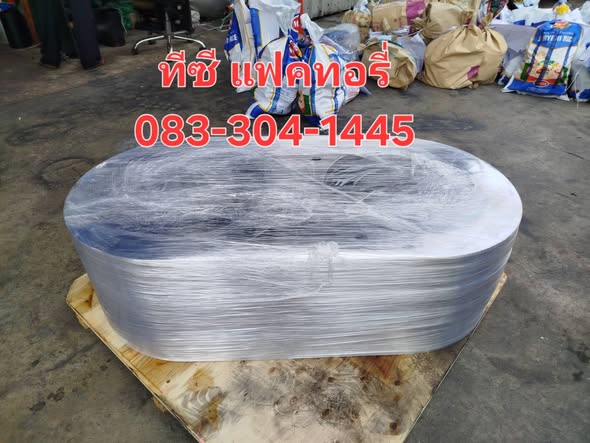

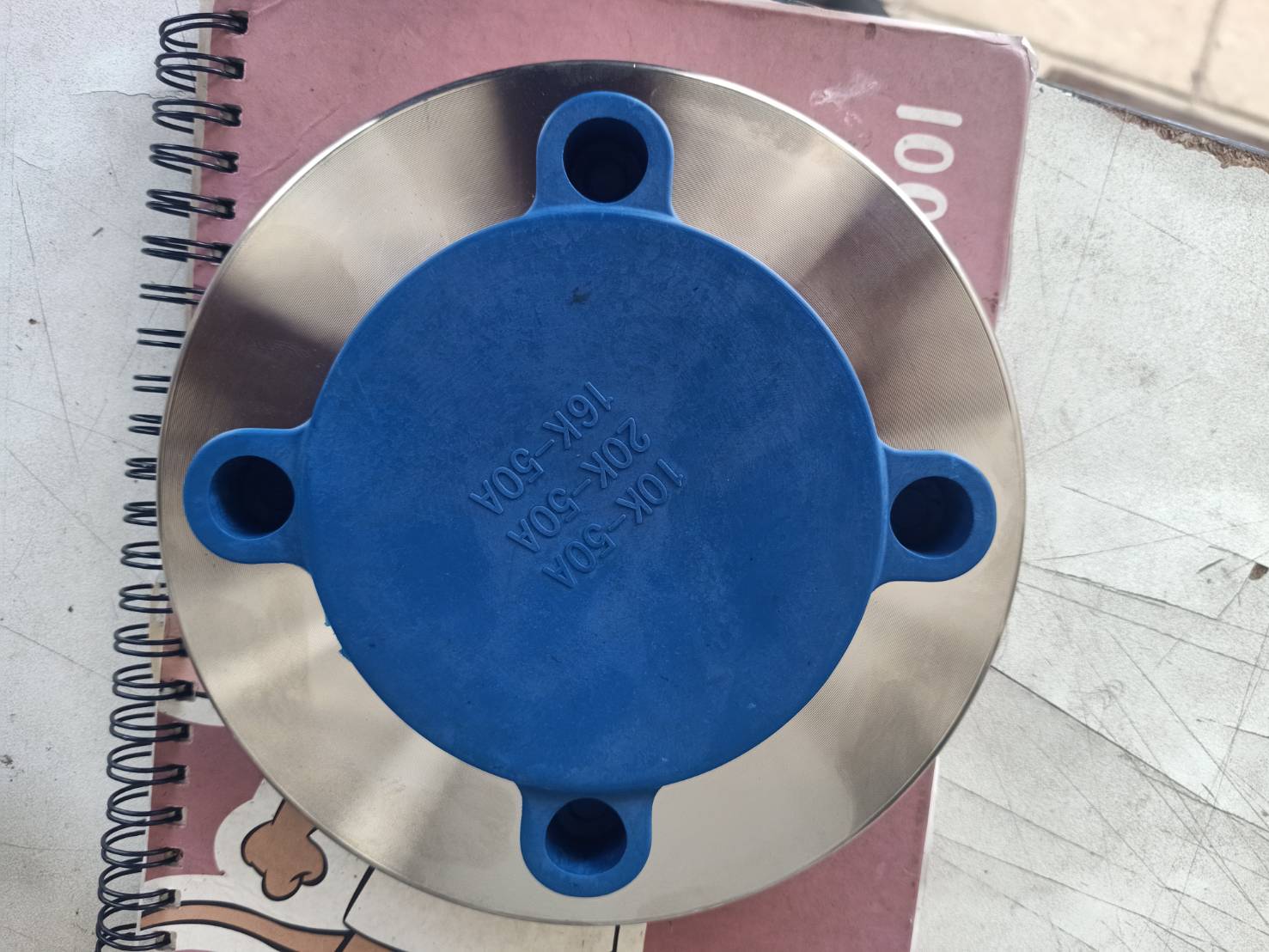

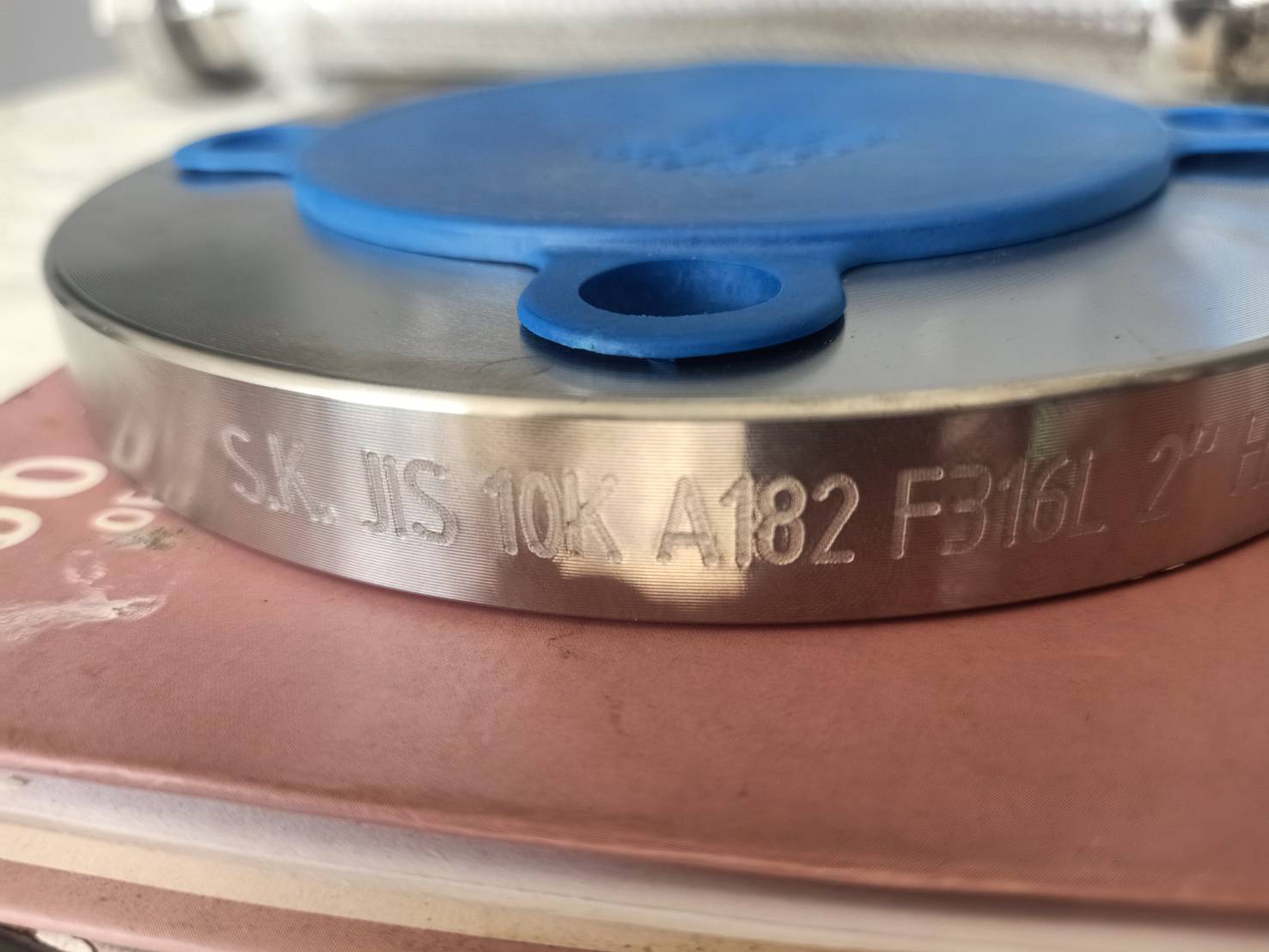

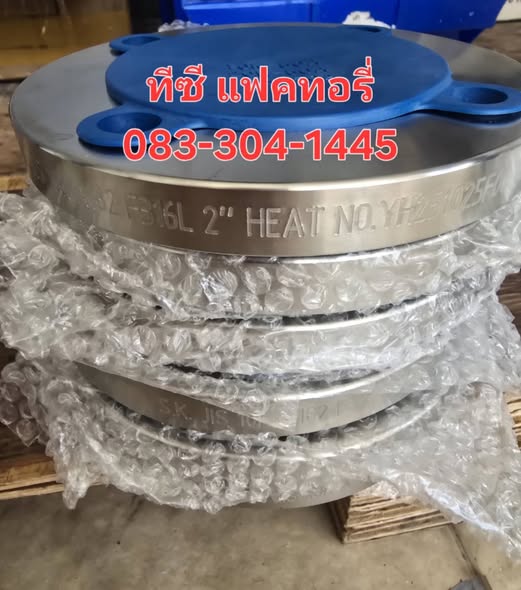

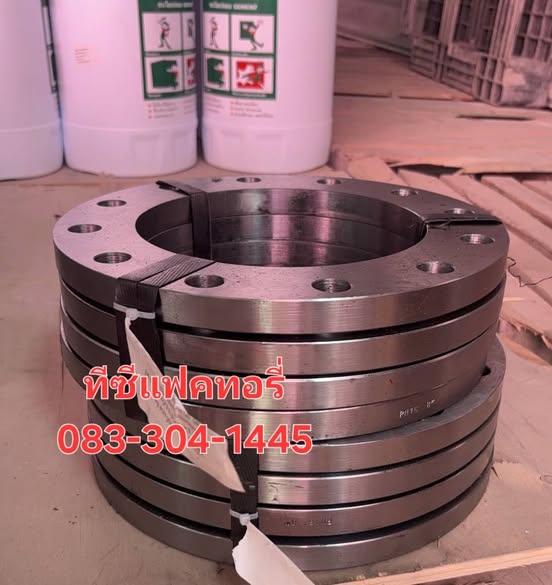

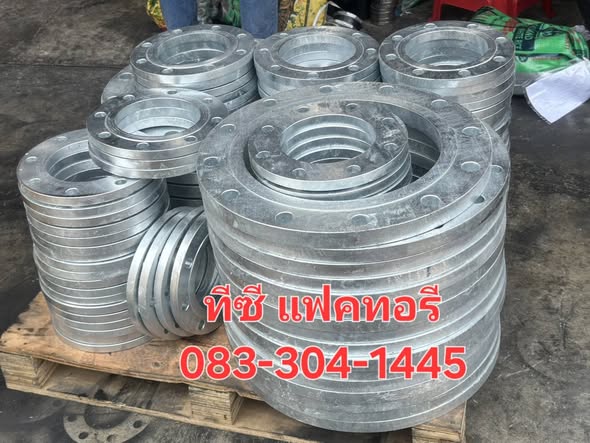

ทีซีเราได้นำเข้าและวางจำหน่าย หน้าแปลนเหล็ก หน้าแปลนสแตนเลส 304 หน้าแปลนสแตนเลส 316 หน้าแปลนบอด หน้าแปลนชุบกัลวาไนซ์
หน้าแปลน 5K 10K 20K PN10 PN16 PN25 PN40 หน้าแปลน SORF ตั้งแต่ 1/2" ไปจนถึง 24"

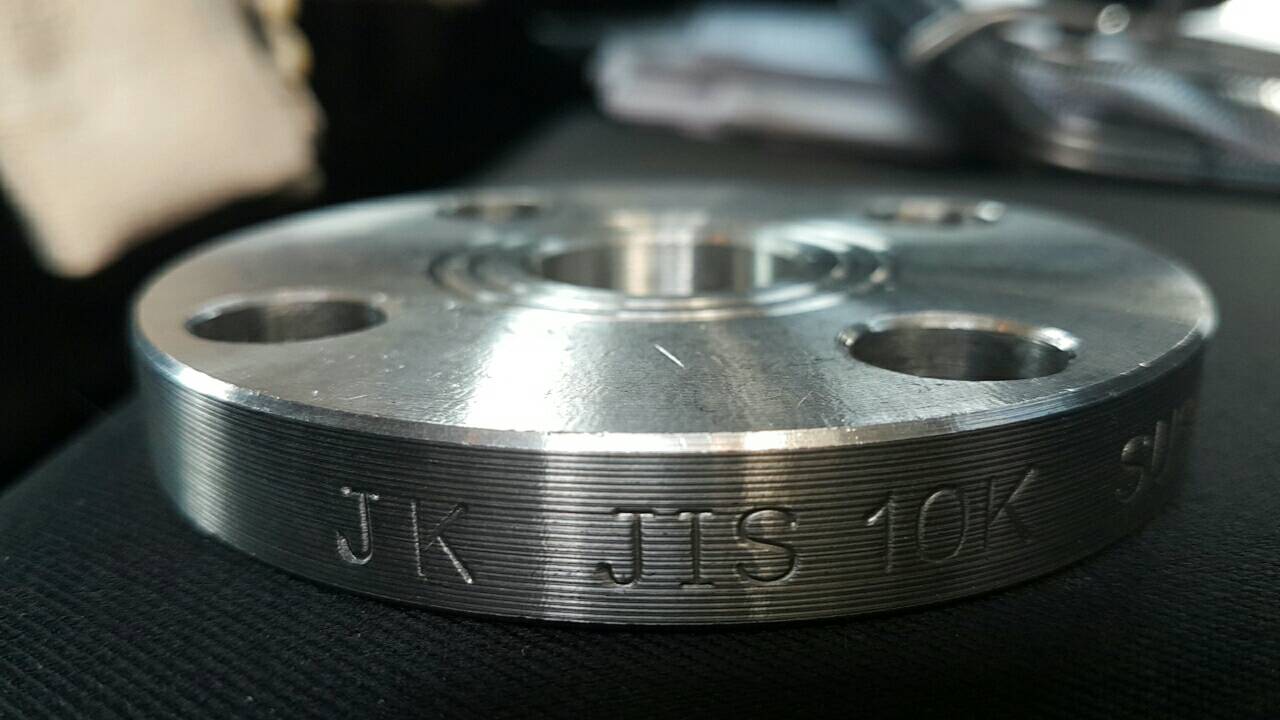

หน้าแปลน JIS เป็นหน้าแปลนมาตรฐานญี่ปุ่น ( JIS = Japanese Institute of Standard ) โดยสถาบันมาตรฐานญี่ปุ่นได้กำหนดให้อยู่ในมาตรฐาน JIS B2220 มาตรฐาน JIS จะกำหนดความทนต่อแรงดันในหน่วย kgf/cm2 ตัวอย่างเช่น

JIS 5K รับแรงดันได้ 5kgfcm2 หรือประมาณ 5 Bar

JIS 10K รับแรงดันได้ 10kgfcm2 หรือประมาณ 10 Bar

JIS 20K รับแรงดันได้ 20kgfcm2 หรือประมาณ 20 Bar

ด้านที่มีเส้นวงกลมล้อมรอบ ID (รูปตรงกลาง) มีๆไว้สำหรับติดกับปะเก็น

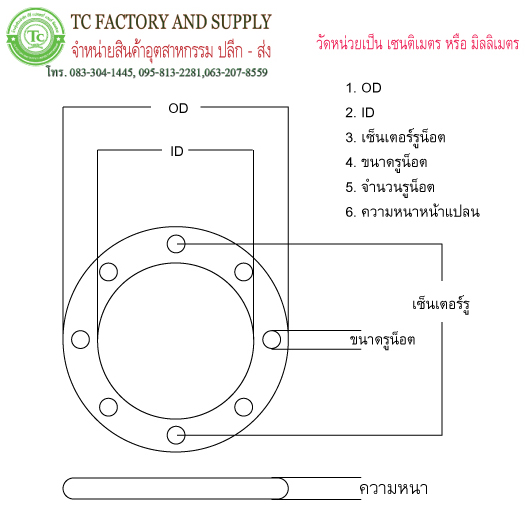

หากท่านไม่ทราบว่า หน้าแปลนของท่านเป็นชนิดไหน ให้วัดหน้าแปลนแล้วส่งมาให้เรา เรายินดีเทียบสเปคให้ฟรี เพื่อให้ท่านได้ใช้งานหน้าแปลนได้ถูกต้องตรงตามความต้องการ ดังรูปภาพด้านล่าง

การใช้งานของหน้าแปลน

ข้อดีของการใช้หน้าแปลน
การใช้หน้าแปลน (plan drawing) มีข้อดีหลายประการในการดำเนินงานในหลายวงการ โดยเฉพาะในอุตสาหกรรมและการสร้างสรรค์ ข้อดีหลักสามารถสรุปได้ดังนี้:
ความชัดเจนและความแม่นยำ: หน้าแปลนมักจะมีข้อมูลที่ถูกต้องและแม่นยำเกี่ยวกับรายละเอียดต่าง ๆ เช่น ขนาด, มิติ, และรายละเอียดเทคนิคอื่น ๆ ซึ่งช่วยให้ผู้ที่ทำงานสามารถตรวจสอบและทำงานตามข้อมูลได้อย่างเหมาะสม
ความเข้าใจทั่วไป: หน้าแปลนช่วยให้ทุกคนที่เกี่ยวข้องกับโครงการเข้าใจรายละเอียดและวัตถุประสงค์ของโครงการได้ง่ายขึ้น ไม่ว่าจะเป็นนักออกแบบ, ช่าง, หรือผู้ตรวจสอบ
เป็นแนวทางในการผลิต: หน้าแปลนเป็นแนวทางในการผลิตหรือการก่อสร้างที่เป็นที่ตั้งของงาน โดยทั่วไปจะประกอบไปด้วยรายละเอียดเช่น แบบแผนที่, การตั้งค่าเครื่องจักร, และกระบวนการทำงานที่ต้องทำ
ช่วยลดความขัดแย้ง: การใช้หน้าแปลนช่วยให้ทุกคนในทีมทำงานเข้าใจรายละเอียดโครงการอย่างชัดเจน ซึ่งช่วยลดความขัดแย้งระหว่างผู้ทำงานและช่วยให้การทำงานเป็นไปได้อย่างมีประสิทธิภาพ

เปรียบเทียบสินค้า (0)

เรียงลำดับ:

แสดง:

หน้าแปลนมาตรฐานญี่ปุ่น

หน้าแปลนมาตรฐานญี่ปุ่น JISหน้าแปลน JIS (Japanese Industrial Standards) คือหน้าแปลนที่ผลิตตามมาตรฐานอ..

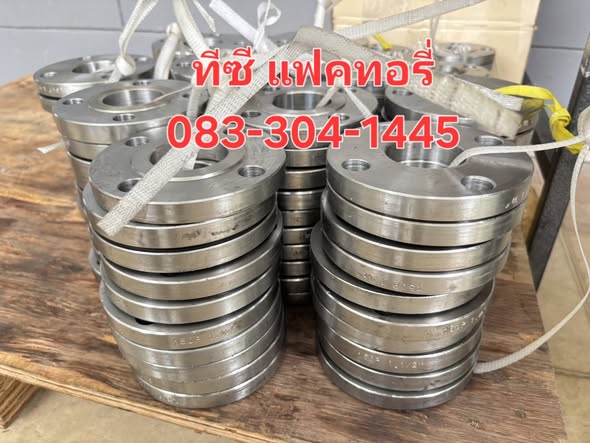

หน้าแปลนมาตรฐานอเมริกา ANSI

หน้าแปลนมาตรฐานอเมริกา ANSIหน้าแปลนมาตรฐานอเมริกา หรือ หน้าแปลน ANSI ย่อมาจาก American National Stan..

หน้าแปลนมาตรฐานยุโรป DIN PN

หน้าแปลนมาตรฐานยูโรป DIN (PN)หน้าแปลนมาตรฐานยุโรป DIN (Deutsches Institut fur Normung) ถูกกำหนดโดย ส..

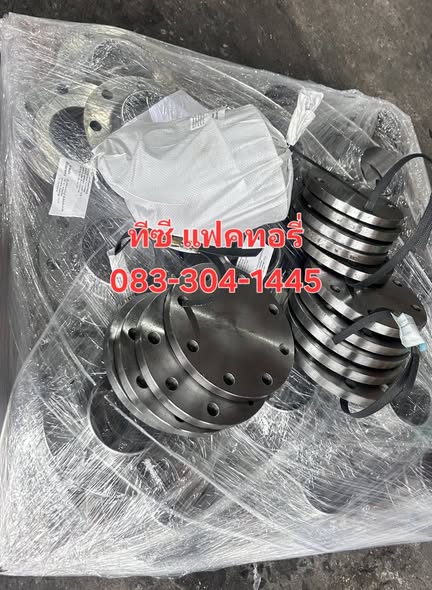

หน้าแปลนบอด Blind Flange

หน้าแปลนบอด หรือ หน้าแปลนตาบอด Blind Flangeหน้าแปลนบอด หรือ หน้าแปลนตาบอด Blind Flange มักใช้ปิดปลาย..

หน้าแปลนเกลียว

หน้าแปลนเกลียว หรือ หน้าแปลนกลึงเกลียว Thread Flangeหน้าแปลนเกลียว หรือ หน้าแปลนกลึงเกลียว Thread Fl..

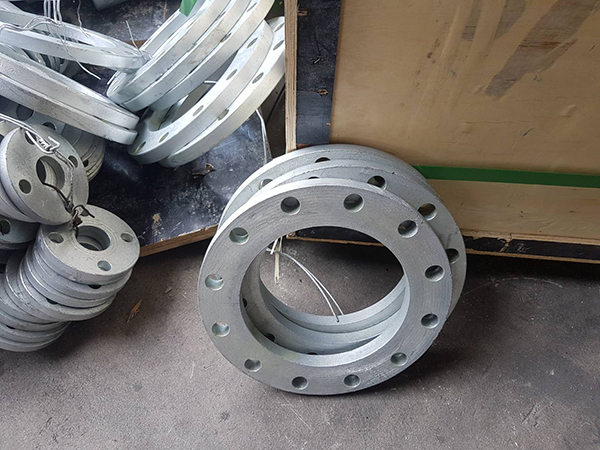

หน้าแปลนชุบกัลวาไนซ์

หน้าแปลนชุบกัลวาไนซ์ Galvanized Flange หรือ HDG Flangeหน้าแปลนชุบกัลวาไนซ์ Galvanized Flange หรือ HD..

หน้าแปลนสลิปออน

หน้าแปลนสลิปออน Slip On Flangeหน้าแปลนสลิปออน Slip On Flange หน้าแปลน Slip-On เป็นหน้าแปลนที่ออ..

หน้าแปลนคอสูง Weld Neck

หน้าแปลนคอสูง หน้าแปลนคอเชื่อม หรือ หน้าแปลน Weld Neckหน้าแปลน Weld Neck (Weld Neck Flange) คืออุปกร..

แสดง 1 ถึง 8 จากทั้งหมด 8 รายการ (1 หน้า)
